Los patrones de sombreado: Grava o AR_CONC aparecen distorsionados en AutoCAD productos

Autodesk Support

1 de abril de 2025

Productos y versiones cubiertos

Problema:

"Ha observado que determinados patrones de sombreado (por ejemplo, "Gravel"""" o "AR_CONC""") aparecen distorsionados o tienen un aspecto muy diferente del patrón esperado."

Causas:

  • Problemas de compatibilidad de la tarjeta gráfica con AutoCAD
  • Los objetos de sombreado están ubicados en coordenadas muy altas, muy lejos del origen del dibujo.

Solución:

Para solucionar el problema, siga estos pasos:

Problemas de compatibilidad de la tarjeta gráfica

Actualice el controlador de tarjeta gráfica o pruebe a desactivar/activar aceleración de hardware gráficos en AutoCAD.

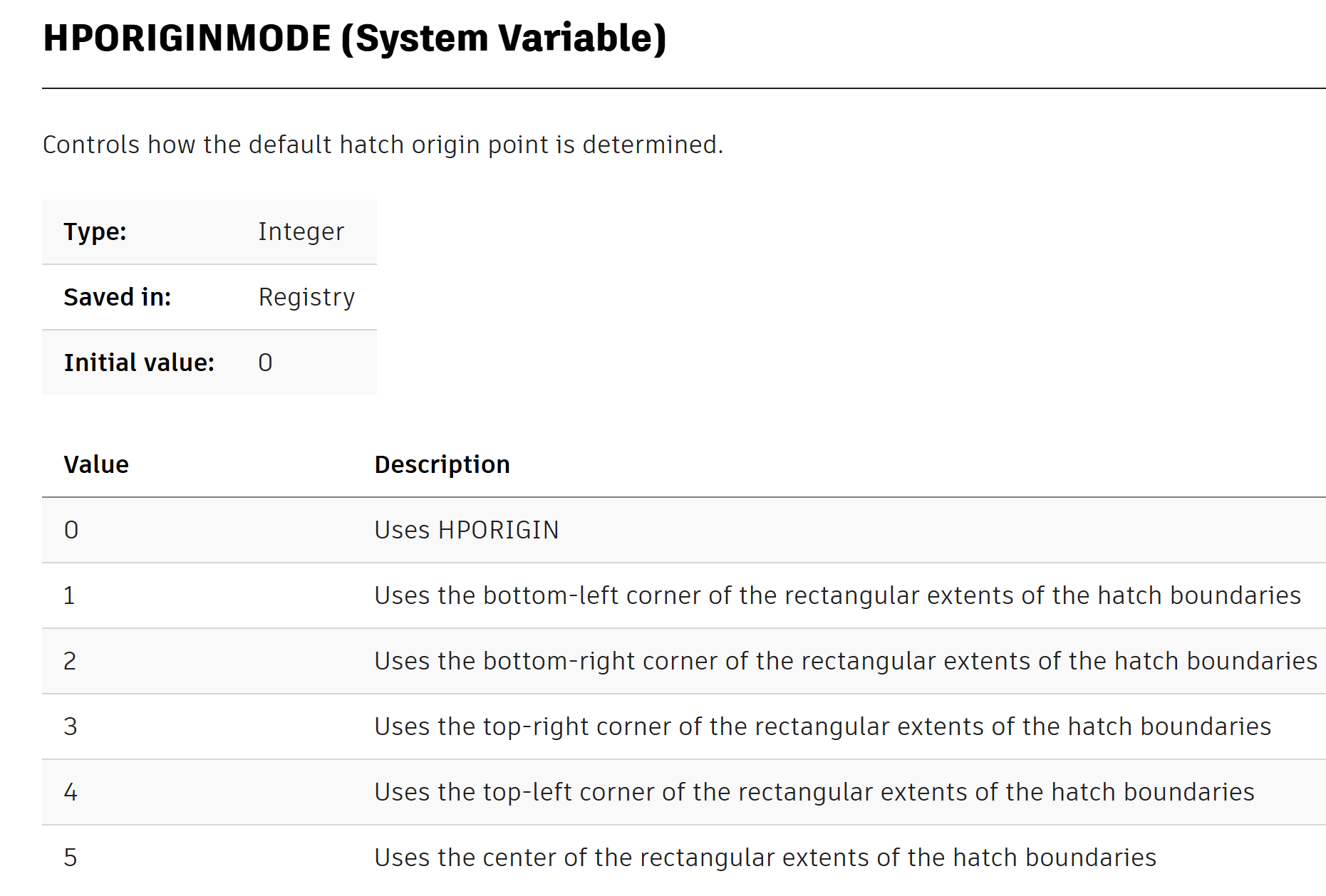

Ajuste la variable de sistema HPORIGINMODE

HPORIGINMODE (variable de sistema)

Otras posibles soluciones alternativas:

Para mover el origen de sombreado al contorno de sombreado

  1. Haga doble clic en el sombreado afectado.
  2. En el cuadro de diálogo Editar sombreado, en Origen del sombreado, compruebe que la opción Origen de sombreado especificado esté seleccionada.
  3. Active la casilla de verificación Por defecto para extensión de contornos.
  4. Haga clic en Aceptar.

Para especificar un punto que se va a utilizar como nuevo origen de sombreado

  1. Haga doble clic en el sombreado afectado.
  2. En el cuadro de diálogo Editar sombreado, en Origen del sombreado, compruebe que la opción Origen de sombreado especificado esté seleccionada.
  3. Haga clic en el botón Haga clic para definir nuevo origen.
  4. Haga clic en un punto más cercano al objeto sombreado.
  5. Haga clic en Aceptar.

Productos:

AutoCAD for Mac; AutoCAD LT for Mac; productos de AutoCAD;
